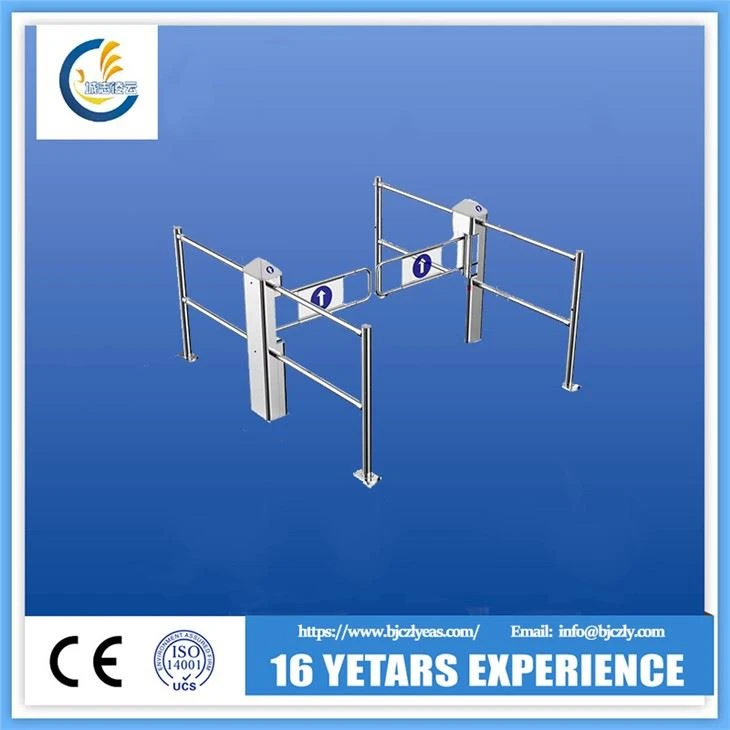

الفولاذ المقاوم للصدأ حشد الطابور حاجز آخر مع حزام قابل للتعديل

الفولاذ المقاوم للصدأ حاجز الجماهير / سوبر ماركت نظام التحكم في وصول العملاء

مقدمة:



I. نطاق التطبيق
يمكن أن يحقق الباب الدوار انسدادًا والتحكم في الوصول إلى ممر عام. يتضمن الجزء الميكانيكي جهاز التحكم في حالات الطوارئ. في وقت انقطاع التيار الكهربائي ، سيتم فتح الذراعين في كلا الجناحين تلقائيًا لتوفير الوصول. في وقت الكهربة ، ستتم إعادة ضبط الذراعين. مع مجموعة متنوعة من التكوينات ، فهي مناسبة لجميع المباني ويمكنها حل جميع مشاكل التحكم عند المدخل والمخرج.
II. سمات
1. SUS304 # 1.2mm الفولاذ المقاوم للصدأ حالة غير نافذ للمطر NC اللكم ، الليزر مملة ، تصميم جديد وجميل.
2. سطح تركيب فريد ، مما يضمن تركيبًا بسيطًا ومريحًا لمعدات التحكم في ذراع تكامل النظام &.
3. يتم استخدام محرك LINIX (أفضل علامة تجارية ذات محركات صغيرة في الصين) محرك DC بدون فرش وسطحه مطلي بثنائي كرومات.
4. التحكم في الباب الدوار القابل للبرمجة ، في اتجاه واحد أو اتجاهين (يحدده المستخدم) ؛
5. يتم تثبيت القاعدة باستخدام براغي التمدد.
ثالثا. مقدمة لمحرك DC بدون فرشات
معلمات المحرك:
45 ZW N 24-30 / 60JB
تخفيض عدد علبة التروس
انتاج الطاقة: 30 تقف ل 30 واط
الفولطية المقدرة: 12 ترمز لـ 12V
رمز المادة المغناطيسية الدوار: N تعني Nd-Fe-B
رمز اسم المنتج: Z تعني DC ، W تعني فرش

1. المعلمات التقنية
1.1 الهيكل: 304 # / 2.0 مم في السماكة ، حاوية دائرية من الفولاذ المقاوم للصدأ
1.2 الأبعاد الخارجية:
قطر العمود الرئيسي: 169 ملم
1.3 الوزن: 40 كجم
1.4 طول الذراع الدوار: 500 مم - 900 مم (أو حسب الطلب)
1.5 أقصى حمل للذراع الدوار: 30 كجم
1.6 زاوية دوران ذراع الدوران: 180 درجة
1.7 تناوب الاتجاه: اتجاهين
1.8 مصدر الطاقة: AC220 ± 10٪ V / 50 ± 10٪ HZ
1.9 محرك القيادة: محرك DC مصقول (12 فولت)
1.10 واجهة الإدخال: إشارة اتصال جافة أو إشارة مستوى 12 فولت أو إشارة نبض 12 فولت بعرض نبضي ≥ 100 مللي ثانية ؛ القيادة الحالية ≥ 10mA
1.11 واجهة الاتصال: معيار RS485 ؛ مسافة الاتصال ≤ 1200 متر
1.12 سرعة المرور: 40 شخصًا / دقيقة (مفتوحة باستمرار) ؛ 25-30 شخص / دقيقة (مغلق باستمرار)
1.13 فاصل فتح وإغلاق الذراع: 1-2 ثانية
1.14 الوقت اللازم لدخول حالة المرور بعد التشغيل: 3 ثوانٍ
1.15 وقت إعادة الضبط التلقائي في حالة حدوث مشكلة: 10 ثوانٍ
1.16 بيئة العمل:
داخلي وخارجي
درجة الحرارة: -10 درجة مئوية -50 درجة مئوية
RH: ≤ 90٪ ، بدون تكاثف
2. الوظائف والميزات الرئيسية

1) وظائف الفحص الذاتي والتحذير الخاصة به تجعل صيانة المستخدم&واستخدامه أمرًا سهلاً للغاية ؛
2) يمكن برمجة حالة تشغيل الجهاز&بواسطة لوحة صغيرة مدمجة على لوحة التحكم الرئيسية ؛
3) الهيكل الميكانيكي يمكن أن يمنع المشغلين من التعرض للقط أو الإصابة. نظرًا لأن الذراع الدوارة مسدودة في عملية إعادة الضبط ، سيتوقف المحرك عن العمل خلال الوقت المحدد. ستتم إعادة ضبط الذراع مرة أخرى (حتى يتم إعادة ضبطه) بعد تأخير الوقت الافتراضي وتكون القوة صغيرة (≤ 2 كجم) ؛
4) قفل الوصول: يتم قفل الذراع الدوارة تلقائيًا قبل استلام إشارة الفتح.
5) تزامن ذراع الدوران (للأذرع المزدوجة) ؛
6) إعادة الضبط التلقائي: إذا فشل الشخص في المرور خلال الوقت المحدد بعد فتح الباب الدوار ، فسيقوم النظام بإلغاء الإذن بهذا الوصول تلقائيًا ؛
7) يمكن ضبط الباب الدوار على أنه مفتوح باستمرار أو مغلق باستمرار من أجل تلبية متطلبات المواقع المختلفة ؛
8) سيتم إعادة تعيين الحث أو تأخير الوقت تلقائيًا في 5 ثوان (قابلة للتعيين) بعد الفتح ؛ و
9) تفتح الأذرع الدوارة تلقائيًا في حالة انقطاع التيار الكهربائي أثناء إغلاقها في وقت الكهربة ، مما يلبي متطلبات الحماية من الحريق.
