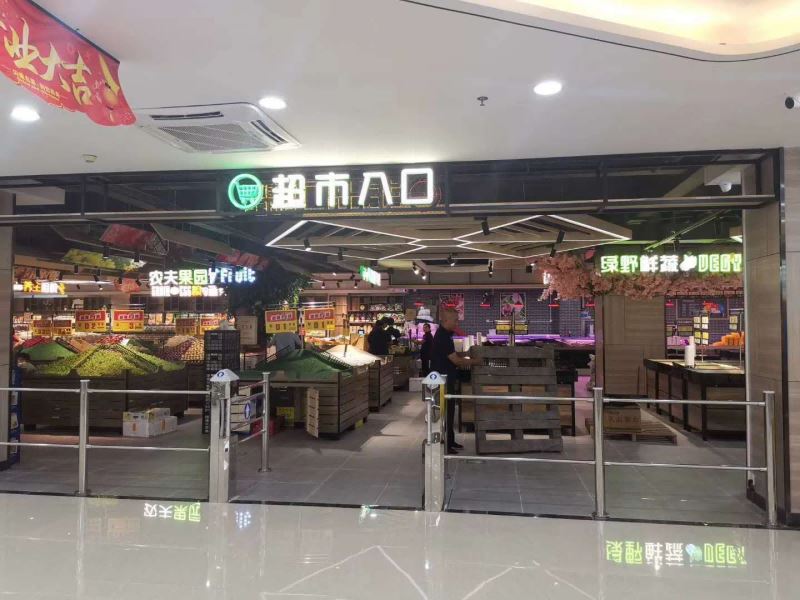

يعرف كل من زار السوبر ماركت أن هناك دائمًا أبوابًا عمودية خارج مدخل السوبر ماركت. هذا هو باب الحماية من السرقة الذي يستخدمه السوبر ماركت لمنع سرقة سلع السوبر ماركت. إذا سرق السارق شيئا في السوبر ماركت فلا يجب عليه المغادرة. إذا خرجت من السوبر ماركت ، فسيتم الكشف عن ملصق مكافحة السرقة الموجود على منتج السوبر ماركت بواسطة باب مكافحة السرقة وسيصدر إنذار حتى يقوم أمن السوبر ماركت بفحص اللص. ماذا عن هذا الاختراع؟
هناك نوعان من الأبواب المضادة للسرقة المستخدمة بشكل شائع في محلات السوبر ماركت في السوق: الأول هو الأبواب المضادة للسرقة بترددات الراديو ، والآخر هو الأبواب المقاومة للسرقة الصوتية والمغناطيسية. يمكن لنظام الحماية من السرقة المغناطيسي أن يحقق ما يقرب من الصفر من الإنذارات الخاطئة ، فلماذا يمكن لنظام مكافحة السرقة الصوتي والمغناطيسي حل المشكلة التي لا يستطيع نظام مكافحة السرقة بالترددات الراديوية حلها وتحقيق ما يقرب من صفر إنذارات كاذبة؟ يقوم Baige التالي بفك تشفير نظام مكافحة السرقة الصوتي والمغناطيسي لتحقيق ما يقرب من صفر من الإنذارات الكاذبة. السبب.
1. إن عملية عمل نظام مكافحة السرقة الصوتي والمغناطيسي هي ببساطة استخدام ظاهرة الرنين الناتجة عن مبدأ الشوكة الرنانة لتحقيق عملية إنذار كاذبة تكاد تكون معدومة. عندما يكون تردد الإشارة المرسلة (المجال المغناطيسي المتناوب) متسقًا مع التردد المتذبذب للعلامة الصوتية المغناطيسية ، فإن العلامة الصوتية المغناطيسية ستسبب رنينًا مشابهًا للشوكة الرنانة وتولد إشارة رنين (مجال مغناطيسي متناوب) ؛ عندما يكتشفها جهاز الاستقبال بشكل مستمر 4-8 مرات (قابل للتعديل)) بعد إشارة الرنين (مرة واحدة كل 1/50 ثانية) ، سيرسل نظام الاستقبال إنذارًا. خصائص النظام الصوتي والمغناطيسي هي ارتفاع معدل الكشف عن السرقة ، وتقريباً صفر إنذارات كاذبة ، غير محمية برقائق القصدير المعدنية ، ومناعة جيدة ، وحماية واسعة (يمكن أن يحمي أقصى عرض لنظام واحد 4 أمتار).
ثانيًا ، هذا هو المبدأ الذي يستخدمه نظام مكافحة السرقة الصوتي والمغناطيسي. يتضمن هذا المبدأ التأثير المغناطيسي للفيزياء. قد تكون العملية مقصورة على فئة معينة ، لكنني آمل أن يفهمها الجميع.
1. تأثير قابض مغناطيسي: تحت تأثير مجال مغناطيسي خارجي ، يتغير حجم مادة مغناطيسية ؛ بعد إزالة المجال المغناطيسي الخارجي ، يعود إلى طوله الأصلي. تحت تأثير المجال المغناطيسي ، يتغير طول مادة التقبُّض المغناطيسي خطيًا وتتحرك ؛ أو يتغير بشكل متكرر تحت تأثير مجال مغناطيسي متناوب ، مما يؤدي إلى اهتزاز أو موجات صوتية ؛ يمكن لهذه المادة تحويل الطاقة الكهرومغناطيسية إلى طاقة ميكانيكية أو طاقة صوتية ، والعكس صحيح. تحويل الطاقة الميكانيكية إلى طاقة كهرومغناطيسية ؛ الأول يسمى تأثير التضيق المغنطيسي ، وهذا الأخير يسمى التأثير البيزومغناطيسي.
تحت تأثير شدة مجال مغناطيسي معينة ، ينتج المعدن المغناطيسي الفريت تغييرًا في الطول ، والذي يمكن فهمه على أنه تغيير طفيف في المسافة بين الذرات بسبب المغنطة. في مجال مغناطيسي متناوب ، يمكنك رؤية الشريط المعدني التقبُّض المغناطيسي يهتز وفقًا لتردد المجال المغناطيسي المتناوب. إذا كان تردد المجال المغناطيسي المتناوب متوافقًا مع تردد الرنين لشريط المعدن ، فإن اتساعه هو الأكبر ، أي يحدث الرنين. هذا التأثير واضح بشكل خاص بالنسبة إلى بيرمالوي (أو سبائك الحديد والنيكل).
من ناحية أخرى ، فإن هذا التأثير المغنطيسي قابل للعكس ، أي التأثير المغنطيسي. لذلك ، عندما يكون تردد المجال المغناطيسي المتناوب متسقًا مع تردد الرنين للشريط المعدني في العلامة الصوتية المغناطيسية ، يبدأ الشريط الدائم في الاهتزاز. عندما يتم إيقاف تشغيل المجال المغناطيسي المتناوب ، فإن العلامة الصوتية المغناطيسية ستحافظ على اهتزاز مخمد لفترة زمنية معينة مثل الشوكة الرنانة ، وتولد إشارة رنين كامتداد مكاني للحقل المغناطيسي المتناوب ، والذي يمكن اكتشافه بواسطة المستقبل.
يستخدم معامل التضيق المغناطيسي λ لوصف تأثير التضيق المغناطيسي ، λ=(LH-L0) / L0 ، L0 هو الطول الأصلي للمادة ، و LH هو طول المادة بعد التغيير تحت تأثير مجال مغناطيسي خارجي . لأن بيرمالوي يحتوي على معامل تضيق مغناطيسي مرتفع ، مثل: Ni50 permalloy λ=25 × 10-6 ، Ni80 permalloy λ=(0.1&مثل ؛ 0.5) × 10-6 ، وبالتالي فإن التضيق المغناطيسي للبيرمالوي جميع المعاملات أكبر ، و إشارة الرنين الناتجة عن العلامة أكبر أيضًا.
2. معامل اقتران مغناطيسي ميكانيكي k. عندما يتم إثارة الشريط الرقيق بيرمالوي بواسطة مجال مغناطيسي متناوب تحت مجال مغناطيسي متحيز ، بسبب تأثير الانقباض المغناطيسي والتأثير المغنطيسي ، يحدث التحويل البديل بين الطاقة المغناطيسية والطاقة الميكانيكية في الشريط الرقيق. يسمى تحويل الطاقة اقتران مغناطيسي ميكانيكي. يتم استخدام معامل اقتران مغناطيسي ميكانيكي k لقياس حجمها ، ويتم تحديد قيمة k بالطريقة التالية. العنصر الأساسي في العلامة المغناطيسية الصوتية هو شريط رفيع من بيرمالوي.
وفقًا لنظرية الظواهر ، يتم التعبير عن معامل اقتران مغناطيسي ميكانيكي k على النحو التالي: في الصيغة أعلاه ، fr هو تردد الرنين و fa هو التردد المضاد للاهتزاز. وفقًا لمنحنى الرنين لاختبار العلامة الصوتية المغناطيسية. عندما يكون تردد إشارة الإثارة 57.9 كيلو هرتز ، يصل منحنى الرنين إلى القيمة القصوى ، وهي fr=57.9 كيلو هرتز ؛ عندما يكون تردد إشارة الإثارة 59.7 كيلو هرتز ، يصل منحنى الرنين إلى القيمة الدنيا ، وهي fa=59.7 كيلو هرتز. لذلك ، احسب معامل اقتران مغناطيسي ميكانيكي k=0.251. من الواضح أن العلامة الصوتية المغناطيسية بها نقاط رنين ونقاط مقاومة للاهتزاز. تحت تأثير مجال مغناطيسي صغير مثير ، يمكن أن يولد إشارة رنين أكبر ، ويكون فرق الجهد بين النقطتين كبيرًا ، مما يشير إلى أن العلامة بها معامل اقتران مغناطيسي ميكانيكي كبير. يشير منحنى الرنين الحاد إلى أن العلامة لها قيمة Q أعلى ونطاق ترددي أضيق وانتقائية أقوى. لذلك ، إذا تم تعيين مجال مغناطيسي متحيز مناسب لجعله يعمل في منطقة ذات خصائص أفضل ، فيمكن الحصول على إشارة رنين أعلى واستقرار تردد أقوى.
3. الملصق الصوتي المغناطيسي بتأثير الشوكة الرنانة يتكون من صندوق بلاستيكي صغير بطول حوالي 40mm ، عرض 8&مثل ؛ 14mm ، وسمك 1mm (المخفف الموجود). في الصندوق الصغير ، يتكون من شريطين معدنيين شبيهين بالشوكة الرنانة. هيكل الملصق عبارة عن شريط معدني مغناطيسي صلب مثبت على الصندوق البلاستيكي ، والآخر عبارة عن شريط مغناطيسي ناعم يمكن أن يهتز بحرية. وفقًا للمادة الخاصة وهيكل الملصق ، فإن له تردد رنين معين ؛ عند الإضافة عندما يكون تردد المجال المغناطيسي المتناوب متسقًا مع تردد الطنين للعلامة ، سيحدث الرنين. نظرًا لتأثير التقبض المغناطيسي والتأثير المغنطيسي ، عندما يختفي المجال المغناطيسي الخارجي ، ستظل العلامة تنتج تذبذبًا مخمدًا ، مما يشكل نمطًا من طاقة المجال المغناطيسي المتناوب وتحويل الطاقة الميكانيكية. ، ينتج إشارة رنين مخففة ، وهي إشارة مركبة صوتية مغناطيسية. تردد العمل للعلامة الصوتية المغناطيسية النموذجية هو 58 كيلو هرتز ، وإشارة رنين الشوكة الرنانة تشبه الموجات فوق الصوتية. لذلك فإن القدرة المضادة للتدخل وقوة الاختراق قوية للغاية ، وهي تختلف عن غيرها.
في عملية استخدام تأثير الشوكة الرنانة لتحديد ، إنها في الواقع عملية تحويل متبادل بين الطاقة الكهرومغناطيسية والطاقة الميكانيكية. ومع ذلك ، نظرًا لانخفاض كفاءة تحويل الطاقة للأجهزة الحساسة للمغناطيسية ، فإن قوة النقل القوية مطلوبة. على سبيل المثال ، تكون القيمة النموذجية للحد الأدنى لشدة المجال المغناطيسي النشط أكبر من 16A / m لذلك ، فإن كاشف الهوائي للنظام الصوتي والمغناطيسي كبير نسبيًا.
3. إن الإنذار الخاطئ لنظام مكافحة السرقة الصوتي والمغناطيسي الحالي ليس أكثر من تصحيح أخطاء الجهاز (مثل الحساسية منخفضة جدًا ، فقط قم بزيادة حساسية الجهاز) ومشاكل الجودة (مثل جودة الجهاز لا يصل إلى المستوى القياسي أو الأجزاء الداخلية من الجهاز معيبة ، وما إلى ذلك. مشاكل الجودة) ومشاكل التثبيت (مثل التثبيت الضعيف) ، لن يكون هناك تقريبًا أي إنذارات خاطئة عند مواجهة أشياء معدنية.
